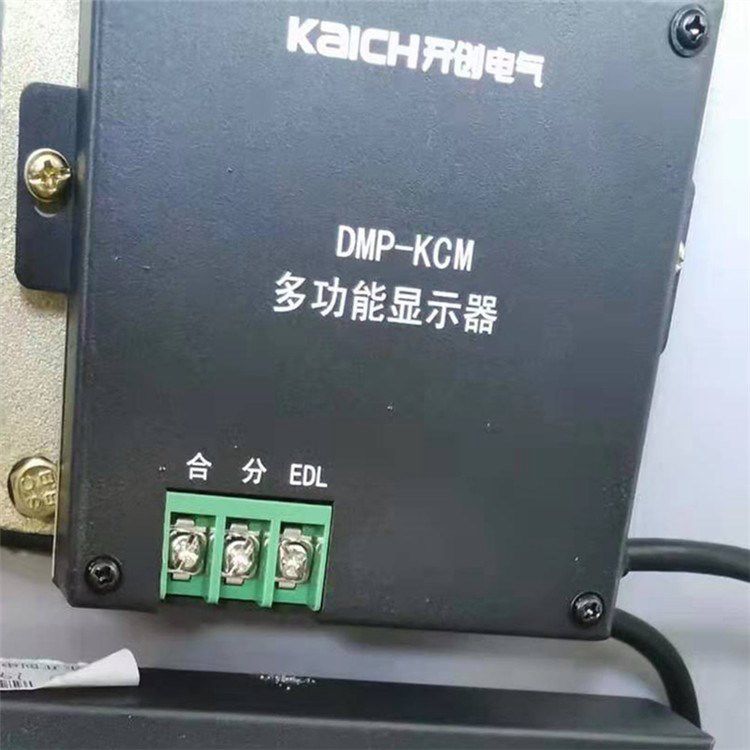

DMP-KCM多功能顯示器過載長延時保護:保護電流與電子脫扣器額定工作電流有關,其整定電流Ir1面板可調0.4～1Ie,反時限特性為I2T=(1.5Ir1)2t1, t1為長延時電流1.5Ir1時的整定時間,配電用t1=64s,電動機用t1=128s [2] 　缺相裙戏、斷相保護:動作整定時間為2s

DMP-KCM多功能顯示器主要技術參數：

項 目  6 K 電壓   10 K 電壓

額定工作電壓  k電壓   6  10

工作電壓 (k電壓)  7.2  12

額定工作頻率  HZ   50  50

主回路設定電流  A   50 ～ 250  50 ～ 315

額定短路開斷電流  kA   10  12.5  *S600

額定熱穩定時間  S   2  2

穩定熱穩定電流  kA   10  10

額定動穩定電流  kA   25  25

額定關合電流峰值  kA   25  31.5  *S600

額定短路開斷電流的開斷次數 次  30   30

操作過電壓 倍  ≤ 3.5   ≤ 3.5
