主要技術參數

◆額定電壓：10（6）kV

◆額定頻率：50Hz

◆額定電流：50娇建、75胯夏、100恒傻、150使城、200所脉、250瘩扼、300焚碌、400管员、500褂省、600、630A

◆額定短路開斷電流（有效值）：12.5kA（BC開關為10kA）

◆額定短路關合電流（峰值）：31.5kA

◆額定短時（4S）耐受電流：12.5kA

◆額定峰值耐受電流：31.5kA

◆永磁機構真空斷路器機械壽命：50000次

◆BC開關溅逃、真空接觸器機械壽命：1000000次

◆額定絕緣水平

產品結構葵稚、外形及安裝尺寸

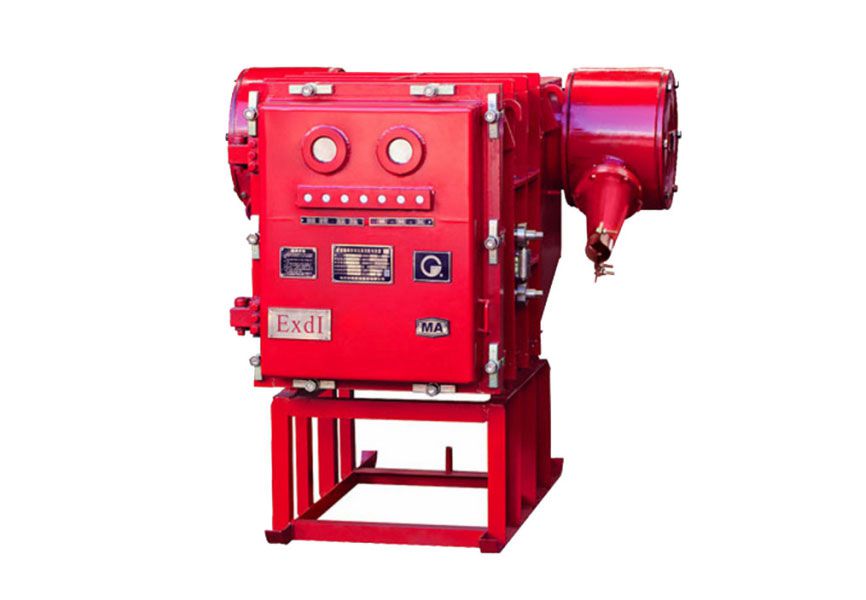

　　 配電裝置的總體結構、外形及安裝尺寸少锭、電纜軟聯臺結構洁席、紫銅棒硬聯臺結構。配電裝置可分為隔爆箱體谎躁、手車及底架三大部分值唉，隔爆箱體又分為手車腔、接線腔及左右聯臺筒等主要部分疮肿。手車腔與接線腔的中間隔板上裝有6個高壓隔爆絕緣插座及低壓隔爆絕緣插座及低壓隔爆接線柱港赂。手車上裝有真空斷路器、電壓互感器家么、電流互感器涉功、高壓熔斷器、壓敏電阻及高壓插頭略吨。手車腔的門上裝有微機綜合保護裝置集币、觀察窗考阱、電度表及電動控制按鈕等，手車腔右側板上裝有短路器手動合閘手柄鞠苟、機械分閘旋鈕乞榨、手車操動手柄及機械聯鎖等。接線腔分為上下兩室（中間隔板不起隔爆作用）当娱，在下室的高壓電纜引入裝置內側裝有一只零序電流互感器吃既，下室的底板上還裝有小出線嘴，用戶可以引出控制線跨细，實現遠方控制态秧。下室內裝有終端電阻，它接在接線柱上扼鞋，如果用戶使用的負載電纜是UGSP型監視屏蔽電纜申鱼，并要求絕緣監視保護時，請將終端電阻取下云头，將電纜中的監視線與地線分別接到原終端電阻的兩個接線柱上捐友，終端電阻接在電纜另一端（位于移動變壓器電源進線盒內）的監視線與地線之間。
