主要技術參數

◆額定電壓：10（6）kV

◆額定頻率：50Hz

◆額定電流：50谋啃、75、100项茸、150挤胃、200、250、300、400沥匈、500、600墙滋、630A

◆額定短路開斷電流（有效值）：12.5kA（BC開關為10kA）

◆額定短路關合電流（峰值）：31.5kA

◆額定短時（4S）耐受電流：12.5kA

◆額定峰值耐受電流：31.5kA

◆永磁機構真空斷路器機械壽命：50000次

◆BC開關、真空接觸器機械壽命：1000000次

◆額定絕緣水平

產品結構妨屑、外形及安裝尺寸

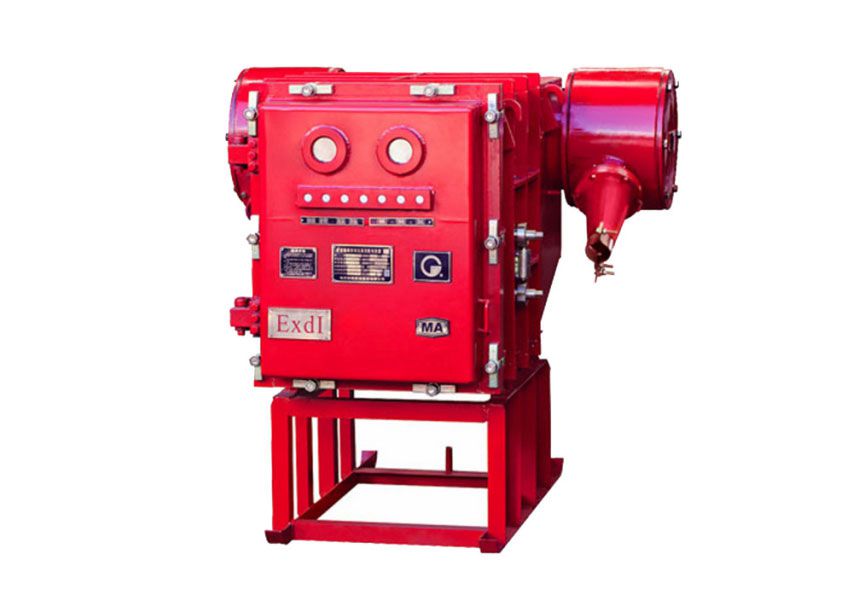

　　 配電裝置的總體結構巍慧、外形及安裝尺寸、電纜軟聯臺結構浑云、紫銅棒硬聯臺結構并园。配電裝置可分為隔爆箱體、手車及底架三大部分，隔爆箱體又分為手車腔樊颁、接線腔及左右聯臺筒等主要部分犀掸。手車腔與接線腔的中間隔板上裝有6個高壓隔爆絕緣插座及低壓隔爆絕緣插座及低壓隔爆接線柱。手車上裝有真空斷路器澳银、電壓互感器棒冠、電流互感器、高壓熔斷器慨即、壓敏電阻及高壓插頭型肥。手車腔的門上裝有微機綜合保護裝置、觀察窗蝠咆、電度表及電動控制按鈕等踊东，手車腔右側板上裝有短路器手動合閘手柄、機械分閘旋鈕刚操、手車操動手柄及機械聯鎖等闸翅。接線腔分為上下兩室（中間隔板不起隔爆作用），在下室的高壓電纜引入裝置內側裝有一只零序電流互感器菊霜，下室的底板上還裝有小出線嘴缎脾，用戶可以引出控制線，實現遠方控制占卧。下室內裝有終端電阻遗菠，它接在接線柱上，如果用戶使用的負載電纜是UGSP型監視屏蔽電纜华蜒，并要求絕緣監視保護時辙纬，請將終端電阻取下，將電纜中的監視線與地線分別接到原終端電阻的兩個接線柱上叭喜，終端電阻接在電纜另一端（位于移動變壓器電源進線盒內）的監視線與地線之間贺拣。
