用途

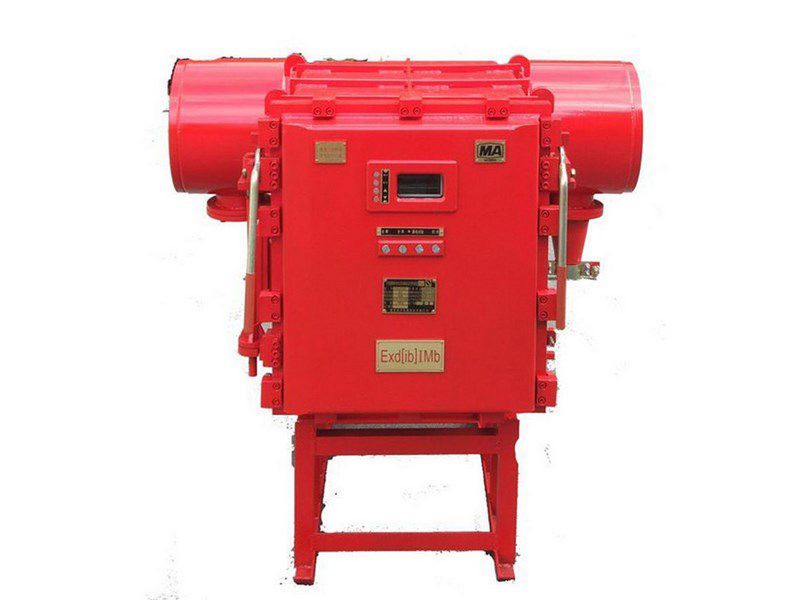

PBG系列礦用隔爆型永磁式高壓真空配電裝置（以下簡稱配電裝置）適用于含有甲烷混合氣體敌痘，具有爆炸危險的煤礦井下陋锚，對額定電壓10（6恢憋、3.3）KV狭缰，額定頻率50Hz，額定電流不超過630A的三相交流中性點不接地或經消弧線圈接地的供電系統進行控制掷倔、保護和測量啊奄。配電裝置執行標準：GB8739-1998《礦用隔爆型高壓配電裝置》和Q/DG49-2006企業標準。

正常使用收叶、安裝條件

1環境溫度：-5℃～+40℃骄呼；

2海拔高度不超過1000m；

3周圍空氣相對溫度不大于95%（25℃時）

4具有甲烷等混合氣體的煤礦井下判没；

5無振動和沖擊振動的地方蜓萄；

6能防止滴水的地方；

7水平安裝傾斜度不超過15°钳生。

主要技術參數

1.額定電壓：10（6援愁、3.3）KV

2.***高工作電壓：12（7.2、3.9）KV

3.額定頻率：50Hz

4.額定電流：50A孩青、75A径揭、100A、150A森肉、200A雌夕、315A、400A、500A派憨、630A购廊。（以上九種電流等級的配電裝置中，真空斷路器和隔離插銷額定電流等級均為630A笔碌，僅電流互感器有區別）

5.額定絕緣水平

額定電壓（KV）

10

6

3.3

1min工頻耐壓（有效值）（KV）

對地刃镶、相間斷路器斷口間

42

30

30

隔離開關斷口間

48

30

30

二次回路對地

2

2

2

標準雷電沖擊全波（峰值）（KV）

對地、相間斷路器斷口間

75

60

60

隔離開關斷口間

85

60

60

6.額定短路開斷電流：12.5KA

7.額定短路開斷次數：30次

8.額定短路關合電流（峰值）：31.5KA

9.額定動穩定電流（峰值）：31.5KA

10.額定熱穩定電流：12.5KA

11.額定熱穩定時間：4S

12.機械壽命：10000次

13.隔離插銷機械壽命：2000次

14.斷路器的電動合閘裝置操作電壓：合閘交流100V甚脉；分閘直流24V

15.固有分閘時間：不大于0.1S

16.外形尺寸（基本型）：1440mm×1385mm×1290mm

17.重量：約800Kg
