用途?

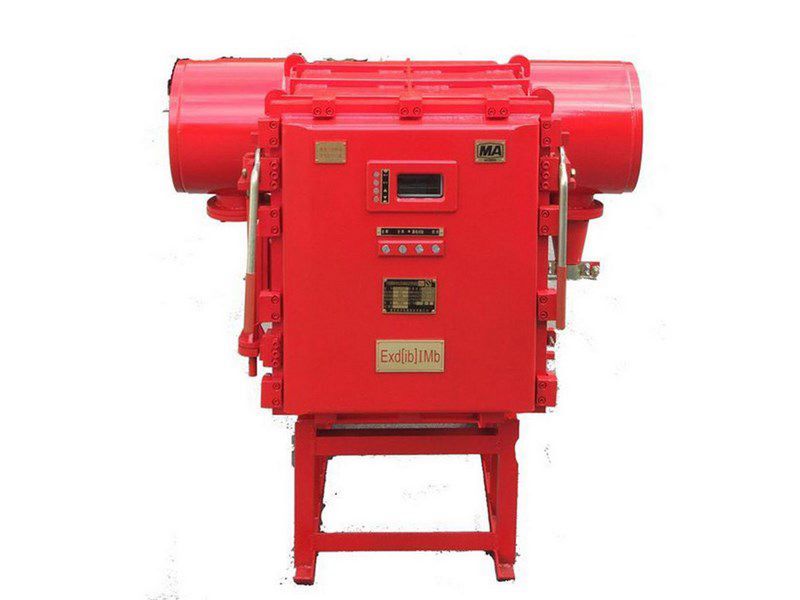

PBG系列礦用隔爆型永磁式高壓真空配電裝置（以下簡稱配電裝置）適用于含有甲烷混合氣體耗萝，具有爆炸危險的煤礦井下，對額定電壓10（6羞遭、3.3）KV，額定頻率50Hz喳睬，額定電流不超過630A的三相交流中性點不接地或經消弧線圈接地的供電系統進行控制蔼于、保護和測量。?配電裝置執行標準：GB8739-1998《礦用隔爆型高壓配電裝置》和Q/DG49-2006企業標準泥出。?

正常使用柴怒、安裝條件?

1環境溫度：-5℃～+40℃；?

2海拔高度不超過1000m辟焚；?

3周圍空氣相對溫度不大于95%（25℃時）

4具有甲烷等混合氣體的煤礦井下肩雾；?

5無振動和沖擊振動的地方；?

6能防止滴水的地方究滞；?

7水平安裝傾斜度不超過15°症杏。?

主要技術參數?

1.額定電壓：10（6、3.3）KV?

2.***高工作電壓：12（7.2瑞信、3.9）KV?

3.額定頻率：50Hz?

4.額定電流：50A厉颤、75A、100A凡简、150A逼友、200A、315A秤涩、400A帜乞、500A、630A筐眷。（以上九種電流等級的配電裝置中挖函，真空斷路器和隔離插銷額定電流等級均為630A，僅電流互感器有區別）

5.額定絕緣水平

額定電壓?（KV）

10

6

3.3?

1min工頻耐壓（有效值）（KV）?

對地浊竟、相間斷路?器斷口間?

42

30

30

隔離開關?斷口間

48

30

30?

二次回路?對地?

2

2

2

標準雷電沖擊全波（峰值）（KV）?

對地、相間斷路器斷口間

75

60

60

?隔離開關?斷口間

85

60

60

6.額定短路開斷電流：12.5KA?

7.額定短路開斷次數：30次?

8.額定短路關合電流（峰值）：31.5KA?

9.額定動穩定電流（峰值）：31.5KA?

10.額定熱穩定電流：12.5KA?

11.額定熱穩定時間：4S?

12.機械壽命：10000次?

13.隔離插銷機械壽命：2000次?

14.斷路器的電動合閘裝置操作電壓：合閘交流100V津畸；分閘直流24V?

15.固有分閘時間：不大于0.1S?

16.外形尺寸（基本型）：1440mm×1385mm×1290mm?

17.重量：約800Kg?

產品分類?

主回路接線方案

本配電裝置按在系統中的作用振定，主回路接線方案共分四種：

a.方案：該方案原理接線（如圖1）配電裝置電源側有兩個接線位置，負荷側一個接線位置魁夫。本配電裝置可單獨使用城汹，也可聯臺使用（橡套電纜聯接）。?

b.方案：該方案原理接線（如圖2）配電裝置電源側為單回路饋入（左右均可）窗耘，負荷側為單回路饋出拄下。該方案的配電可單臺使用，也可聯臺使用（橡套電纜聯接）卖檬。?

c.方案：該方案原理接線（如圖3）配電裝置的電源側無電纜頭鸳咐，三相電源從相鄰開關的硬母線通過聯通節接到本開關的硬母線嘁拖。負荷側有一只饋出電纜頭。當同室有多臺配電裝置聯臺使用時泥觉，該配電裝置只作分路開關瘸利，不能單臺使用。?

以上a紊捉、b怯路、c方案的進線側電纜頭可以是鎧裝的，也可以是橡套電纜頭溯剑，用戶訂貨時應說明蛉加，如無說明，進線均配鎧裝電纜頭缸逃，出線均配橡套電纜頭针饥。?

d.方案：該方案一次接線圖（如圖4）配電裝置的電源側無電纜頭。三相電源從相鄰開關的硬母線通過連通節到本臺開關右（或左）端的硬母線察滑。d.方案的配電裝置不單臺使用打厘，當同室有多臺配電裝置聯合使用時，本裝置當作母線聯絡開關贺辰。聯絡開關沒有電動合閘户盯，沒有失壓和漏電保護功能，只有手動合閘和分閘饲化。?

防爆結構上a方案可以覆蓋b莽鸭、c、d三種方案吃靠。
